「最上階住戸断面」部位名称

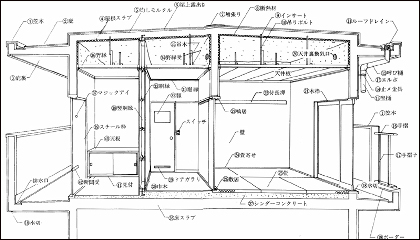

最上階住戸断面
画像をクリックすると拡大されて見やすくなります。

1.笠木 11.ルーフドレイン
2.庇 12.呼び樋
3.庇裏 13.エルボ
4.屋根スラブ 14.止め金具
5.均しモルタル 15.竪樋
6.(屋上)露出防水 16.手摺
7.増張り 17.手摺子
8.断熱材 18.水切
9.インサート 19.ボーダー
10.吊りボルト 20.天井裏換気口
21.木枠 31.廻縁
22.付長押 32.額
23.鴨居 33.胴縁
24.畳寄せ 34.野縁受
25.畳 35.吊木
26.敷居 36.野縁
27.シンダ―コンクリ―ト 37.マジックアイ
28.床スラブ 38.竪胴縁
29.ドアガラリ 39.スチール枠
30.巾木 40.天板
41.見付
42.新聞受
