「住戸配管断面(1)」部位名称

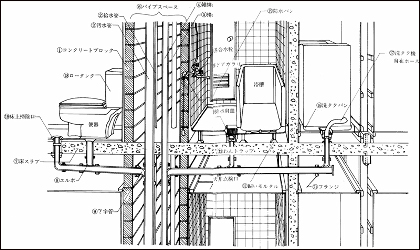

住戸配管断面(1)

1.コンクリートブロック 11.飼いモルタル
2.給水管 12.椀トラップ
3.汚水管 13.排水目皿
4.雑排水管 14.混合水栓
5.揚水管 15.防水パン
6.パイプスペース 16.洗濯パン
7.床スラブ 17.洗濯機自在ホース
8.エルボ 18.ロータンク
9.T字管 19.床上掃除ロ
10.天井点検口 20.ドアガラリ
21.フランジ
