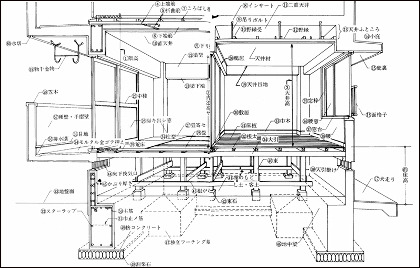

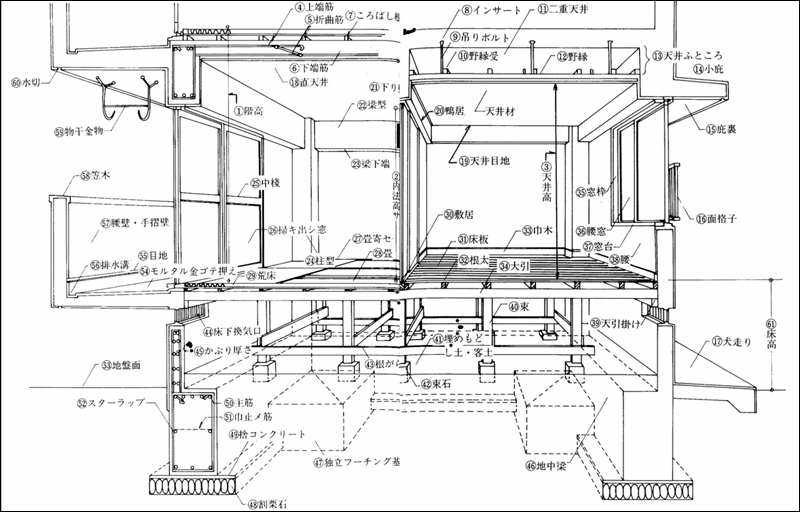

「1階住戸断面」部位名称
画像をクリックすると拡大されて見やすくなります。
| 1.階高 | 11.二重天井 |
| 2.内法高 | 12.野縁 |
| 3.天井高 | 13.天井ふところ |
| 4.上端筋 | 14.小庇 |
| 5.折曲筋 | 15.庇裏 |
| 6.下端筋 | 16.面格子 |
| 7.ころばし根太 | 17.犬走り |
| 8.インサート | 18.直天井 |
| 9.吊ボルト | 19.天井目地 |
| 10.野縁受 | 20.鴨居 |
| 21.下り壁 | 31.床板 |
| 22.梁型 | 32.根太 |
| 23.梁下端 | 33.巾木 |
| 24.柱型 | 34.大引 |
| 25.中桟 | 35.窓枠 |
| 26.掃き出し窓 | 36.腰窓 |
| 27.畳寄せ | 37.窓台 |
| 28.畳 | 38.腰 |
| 29.荒床 | 39.大引掛け |
| 30.敷居 | 40.束 |
| 41.埋めもどし土･客土 | 51.巾止め筋 |
| 42.束石 | 52.スターラップ |
| 43.根がらみ | 53.地盤面 |
| 44.床下換気口 | 54.モルタル金ゴテ押え |
| 45.かぶり厚さ | 55.目地 |
| 46.地中梁 | 56.排水溝 |
| 47.独立フーチング基礎 | 57.腰壁・手摺壁 |
| 48.割栗石 | 58.笠木 |
| 49.捨コンクリート | 59.物干金物 |
| 50.主筋 | 60.水切 |
| 61.床高 |
